Requisitos Químicos da ASTM A500 Grau C

Elemento	ASTM A500 Grau C
Elemento	Análise do Produto
Carbono, máx.	0.27
Manganês, máx.	1.4
Fósforo, máx.	0.045
Enxofre, máx.	0.045
Cobre, quando o aço cobre é especificado, mín.	0.18
um. Propriedades ASTM A500 Grau C Para cada redução de 0,01 ponto percentual abaixo do máximo especificado para carbono, é permitido um aumento de 0,06 ponto percentual acima do máximo especificado para manganês, até um máximo de 1,50% por análise de calor e 1,60% por análise de produto.
b. Se aço contendo-cobre for especificado no pedido de compra.

Propriedades mecânicas do aço carbono ASTM A500 Gr.C

ASTM A500 gr. Propriedades C
Espessura da Parede	±10%
Quadratura dos lados	90 graus ±2 graus
Raio de canto externo	R Menor ou igual a 3WT
Torção	H Menor ou igual a 38,1 mm	±1,3mm/1m de comprimento
	38,1 mm＜H Menor ou igual a 63,5 mm	±1,6mm/1m de comprimento
	63,5 mm＜H Menor ou igual a 101,6 mm	±1,9mm/1m de comprimento
	101,6 mm＜H Menor ou igual a 152,4 mm	±2,2mm/1m de comprimento
	152,4 mm＜H Menor ou igual a 203,2 mm	±2,5mm/1m de comprimento
	H>203,2 mm	±2,8mm/1m de comprimento
Retidão	10,4 mm/1000 mm de comprimento
Comprimento	+50mm/-0mm

Requisitos de tração da ASTM A500 Grau C

Tubulação estrutural redonda
	Gr. C
Resistência à tração, mín, psi (MPa)	62,000 (425)
Força de rendimento, mín, psi, (MPa)	46,000 (315)
Alongamento em 2 pol. (50 mm), mín, %D	21C

Tubulação estrutural moldada
	ASTM A500 gr. C
Resistência à tração, mín, psi (MPa)	62,000 (425)
Força de rendimento, mín, psi, (MPa)	50,000 (345)
Alongamento em 2 pol. (50 mm), mín, %D	21C
um. Aplica-se a espessuras de parede especificadas (t) iguais ou superiores a 3,05 mm (0,120 pol.). Para espessuras de parede especificadas mais leves, os valores de alongamento mínimo devem ser calculados pela fórmula: alongamento percentual em 50 mm (2 pol.)=56t + 17.5, arredondado para a porcentagem mais próxima. Para A500M use a seguinte fórmula: 2,2t + 17.5, arredondado para a porcentagem mais próxima.
b. Aplica-se a espessuras de parede especificadas (t) iguais ou superiores a 0,180 pol. (4,57 mm). Para espessuras de parede especificadas mais leves, os valores de alongamento mínimo devem ser calculados pela fórmula: alongamento percentual em 2 pol. (50 mm)=61t + 12, arredondado para a porcentagem mais próxima. Para A500M use a seguinte fórmula: 2,4t + 12, arredondado para a porcentagem mais próxima.
c. Aplica-se a espessuras de parede especificadas (t) iguais ou superiores a 3,05 mm (0,120 pol.). Para espessuras de parede especificadas mais leves, os valores mínimos de alongamento deverão ser acordados com o fabricante.
d. Os valores de alongamento mínimo especificados aplicam-se apenas a testes realizados antes do envio da tubulação.

Variações permitidas nas dimensões da ASTM A500 Grau C

-Dimensões externas de tubos ASTM A500 grau C

ASTM A500NotaTubulação Estrutural Redonda C

O diâmetro externo não deve desviar mais de 60,5 por cento, arredondado para o 0,005 pol. [0,1 mm] mais próximo, do diâmetro externo especificado para diâmetros externos especificados de 1,900 pol. [48 mm] e menos, e 60,75 por cento, arredondado para o 0,005 pol. [5 cm]. As medições do diâmetro externo devem ser feitas a uma distância de pelo menos duas polegadas [cinco centímetros] das extremidades do tubo.

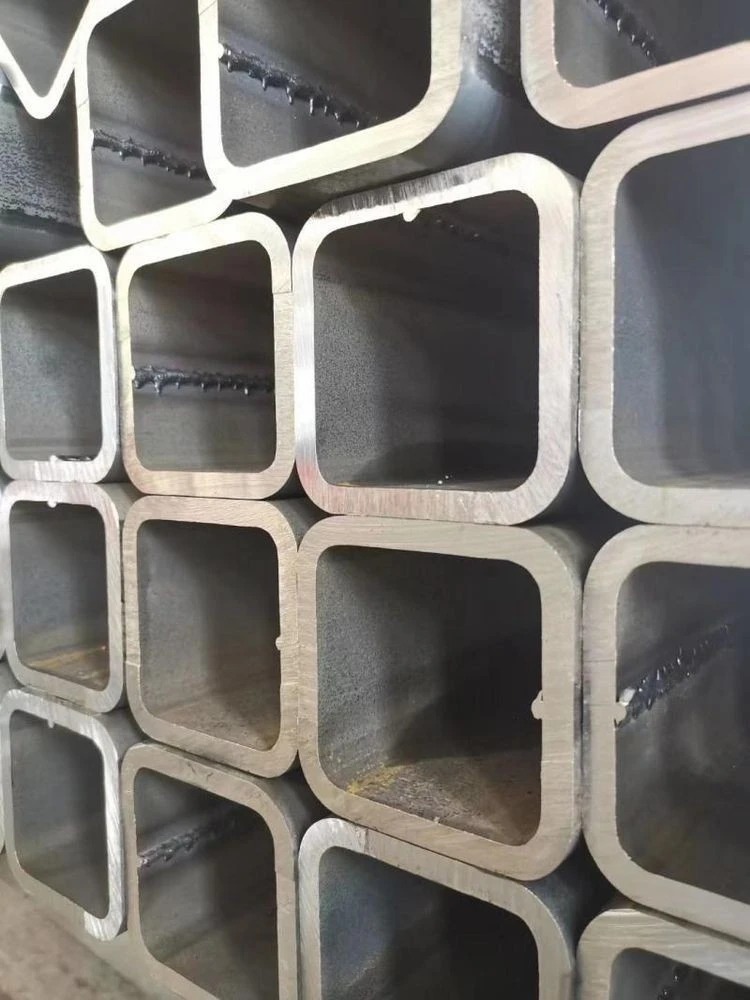

ASTM A500NotaC Tubulação Estrutural Quadrada e Retangular

Dimensões externas, medidas nas superfícies planas pelo menos 2 pol. [5 cm] das extremidades do tubo, não deve afastar-se das dimensões externas necessárias em mais do que a tolerância para convexidade ou concavidade.

- Espessura da parede de tubos ASTM A500 grau C

Em qualquer ponto de medição, a espessura mínima da parede do tubo ASTM A500 Grau C não deve ser inferior a 10% da espessura da parede especificada. A espessura máxima da parede da tubulação soldada não deve exceder 10% da espessura da parede exigida, excluindo a costura de solda.

As especificações de espessura de parede de tubos quadrados e retangulares devem ser aplicadas inteiramente nos centros dos planos.

-Comprimento de tubos ASTM A500 grau C

A tubulação estrutural é frequentemente feita em comprimentos aleatórios de mais de 1,5 m [5 pés], comprimentos múltiplos e comprimentos especiais. Consulte a Seção 4. Ao solicitar determinados comprimentos, é necessário respeitar a tolerância de comprimento.

-Retilinearidade de tubos ASTM A500 grau C

Para tubos estruturais ASTM A500 Grau C, a variação permitida deve ser de 1/8 pol. vezes o número de pés [10 mm vezes o número de metros] dividido por 5.

-Quadratura dos lados de tubos ASTM A500 grau C

Os lados adjacentes dos tubos estruturais quadrados e retangulares ASTM A500 Grau C devem ser quadrados (90 graus), com um desvio máximo de 62 graus permitido.

-Raio dos cantos de tubos ASTM A500 grau C

Cada raio de canto externo de um segmento de tubulação estrutural quadrado ou retangular não deve exceder três vezes a espessura da parede necessária.

-Torção de tubos ASTM A500 grau C

Com tubos estruturais quadrados e retangulares ASTM A500 Grau C, as tolerâncias de torção especificadas na norma devem ser aplicadas. A torção deve ser determinada fixando uma extremidade da tubulação em uma placa de superfície plana, medindo a altura de cada canto no lado inferior da tubulação acima da placa de superfície perto das extremidades opostas da tubulação e calculando a torção (a diferença nas alturas de tais cantos), com a exceção de que para seções mais pesadas, um dispositivo de medição adequado pode ser usado para determinar a torção. As medições de torção não devem ser feitas a menos de duas polegadas [cinco centímetros] das extremidades do tubo.
