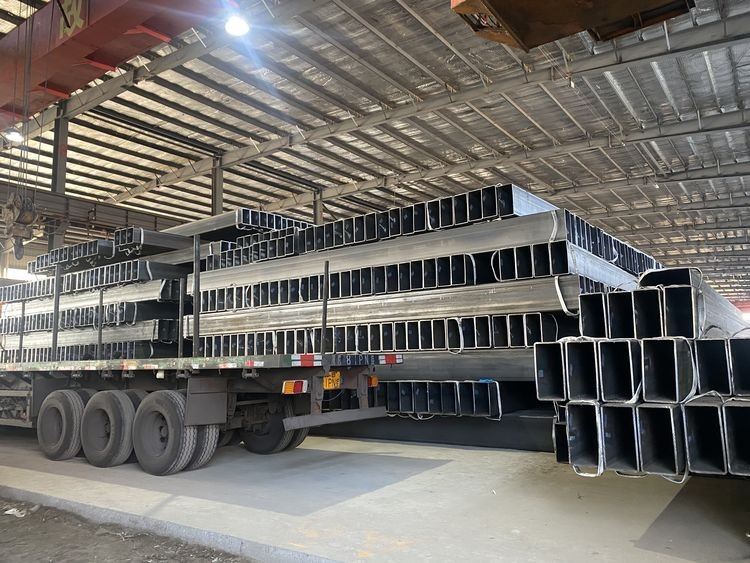

SEÇÕES OCAS DE AÇO ASTM A500

Tolerância de produção de ASTM A500

Os engenheiros muitas vezes se perguntam por que há significativamente menos opções para tubos A53 em comparação com tubos A500.

Os tubos A53 são designados usando um diâmetro nominal de tubo em polegadas, juntamente com uma das três espessuras de parede programadas. Eles são dimensionados dessa forma para acomodar a finalidade pretendida dos tubos A53-transportar vapor, ar ou água pressurizado-que exigem compatibilidade com conexões e válvulas padronizadas.

Tais requisitos não são aplicáveis ​​aos tubos A500, permitindo uma designação mais precisa e eficiente. As rodadas A500 incluem o diâmetro externo e a espessura da parede em polegadas, medidas com três casas decimais. Por exemplo, ao usar um redondo A500 para uma coluna de construção, um HSS8,625×0,322 pode ser especificado com uma tolerância de diâmetro externo (DE) de +/-0,75% e uma tolerância de parede de +/-10%. Em contraste, o equivalente A53, um tubo padrão de 8 polegadas, tem uma tolerância de diâmetro externo de +/-1% e uma tolerância de parede de -12,5%. Isso destaca que as munições A500 têm tolerâncias superiores de DE e parede.

Escolha cartuchos A500 para suas necessidades de tubulação estrutural, beneficiando-se de suas tolerâncias superiores e da flexibilidade que oferecem para atender a requisitos específicos de espessura de parede e diâmetro externo

Tolerâncias dimensionais externas A500 para tubos de aço quadrados e retangulares

O gráfico abaixo descreve as tolerâncias dimensionais externas exatas para o aço carbono A500.

Tolerâncias dimensionais externas A500 para tubos de aço quadrados e retangulares

Tolerâncias dimensionais externas A500 para tubos quadrados

1. Dimensões Externas (Largura e Altura):

As dimensões externas (largura e altura) da tubulação quadrada estão normalmente sujeitas às seguintes tolerâncias:
Tolerância de largura e altura: +/- 0.020″ (0,5mm)

2. Quadratura dos lados:
A diferença entre diagonais da mesma seção-não deve exceder 1% das dimensões nominais.

Tolerâncias dimensionais externas A500 para tubos retangulares

1. Dimensões Externas (Largura e Altura):

As dimensões externas (largura e altura) da tubulação retangular estão normalmente sujeitas às seguintes tolerâncias:

Tolerância de largura: +/- 0.020″ (0,5mm)

Tolerância de Altura: +/- 0.010″ (0,25mm)

2. Quadratura dos lados:

A diferença entre diagonais da mesma seção-não deve exceder 1% das dimensões nominais.

Caso você tenha requisitos de tolerância específicos para o seu projeto, é aconselhável comunicar esses requisitos claramente ao engenheiro da UNIACERO.

Tolerâncias de torção de aço carbono A500 para tubos estruturais quadrados e retangulares

A ASTM A500 não fornece especificamente tolerâncias de torção para tubos estruturais quadrados e retangulares. Contudo, os requisitos de tolerância de torção podem ser derivados de padrões e práticas gerais da indústria aplicáveis ​​a produtos de aço estrutural.

A torção é normalmente definida como a rotação de uma extremidade do tubo em relação à outra extremidade ao longo do eixo longitudinal. É medido em graus por unidade de comprimento (por exemplo, graus por pé).

Torção Máxima: A torção máxima permitida para tubos quadrados e retangulares é frequentemente especificada como um certo número de graus por comprimento especificado (por exemplo, por pé).

Padrões da Indústria: Padrões da indústria como ASTM A6/A6M, que cobrem requisitos gerais para barras, placas, perfis e estacas-prancha de aço estrutural laminado, podem fornecer orientação sobre tolerâncias de torção permitidas indiretamente aplicáveis ​​à tubulação estrutural.

Prática Comum: Na prática, as tolerâncias de torção para tubos quadrados e retangulares podem variar dependendo do método de fabricação, tamanho e requisitos específicos do cliente.

Normalmente, as tolerâncias de torção são especificadas com base em desenhos do cliente, especificações de projeto ou padrões-acordados entre o fabricante e o cliente.

Processo de fabricação de tubo estrutural ASTM A500 ERW

Benefícios da tubulação estrutural de aço carbono ASTM A500

A tubulação estrutural de aço carbono ASTM A500 combina resistência, durabilidade e versatilidade, tornando-a a escolha preferida para engenheiros e arquitetos em diversas aplicações industriais e de construção.

Alta resistência: Projetado para suportar cargas e tensões significativas, proporcionando integridade estrutural e confiabilidade.

Durabilidade: resistente ao desgaste, à abrasão e a fatores ambientais, garantindo desempenho-de longo prazo em diversas condições.

Ampla gama de formas: Disponível em formatos redondos, quadrados, retangulares e especiais, atendendo a diversos requisitos de projeto estrutural.

Vários tamanhos: Oferece flexibilidade com uma variedade de tamanhos e dimensões, acomodando diferentes necessidades de projetos.

Produção Econômica: O processo de fabricação-formado a frio é econômico-em comparação ao aço-laminado a quente, sem comprometer a qualidade ou a resistência.

Soldabilidade: Facilmente soldável usando técnicas de soldagem padrão, facilitando fabricação e montagem eficientes.

Usinabilidade: Pode ser cortado, perfurado e usinado de acordo com especificações precisas, aumentando a flexibilidade na construção.

Aplicações Comuns da Indústria

Indústria da Construção: Utilizado na indústria da construção para suportes estruturais, como colunas e vigas em edifícios e pontes, bem como para estruturas de pórticos em estruturas de aço para edifícios de escritórios e armazéns industriais.

Petróleo e Gás: Os tubos ASTM A500 são amplamente aplicados em dutos para transporte de petróleo, gás natural e água devido à sua alta resistência, durabilidade e resistência a condições adversas.

Transporte Automotivo: O aço A500 oferece boas propriedades mecânicas, incluindo resistência e durabilidade, e é frequentemente usado em tubos estruturais e estruturas onde a resistência é essencial.

Indústria Mecânica: O tubo de aço ASTM A500 oferece resistência, durabilidade e integridade estrutural, ideal para sistemas hidráulicos, máquinas pesadas e equipamentos industriais.

Energia: Ideais para o setor de energia devido à sua alta resistência, durabilidade e soldabilidade, tornando-os adequados para suportar cargas pesadas e suportar condições adversas.

Usinagem: Adequado para a indústria de usinagem devido à alta resistência, durabilidade e boas propriedades de fabricação do aço A500, que suportam a produção de peças e componentes de precisão.
