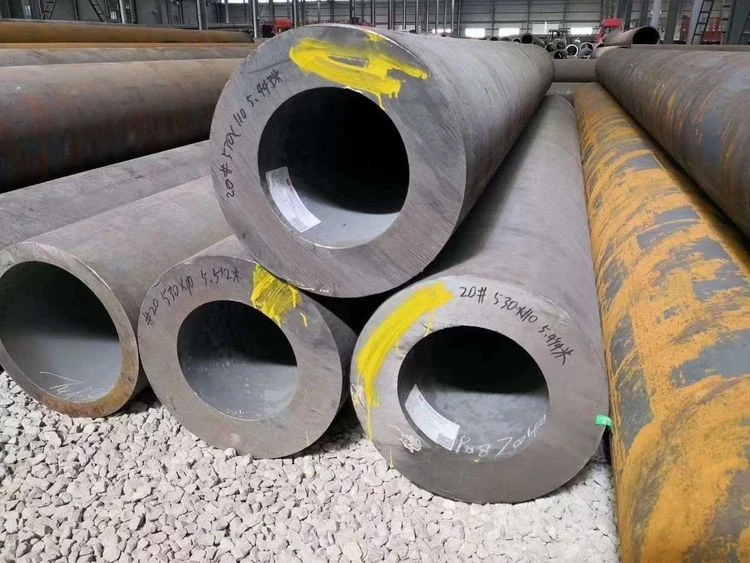

DIN 17175-TUBO DE AÇO SEM EMENDA RESISTENTE AO CALOR

DIN 17175 é a especificação técnica para tubos-de aço sem costura resistentes ao calor no padrão industrial alemão, que é especificamente adequada para caldeiras, vasos de pressão e sistemas de tubulação em ambientes de alta temperatura e alta pressão. A norma DIN 17175 refere-se a normas internacionais e é ajustada de acordo com as necessidades específicas da Alemanha, com elevados requisitos técnicos.

Âmbito de aplicação:
Tubos de aço sem costura adequados para a fabricação de caldeiras a vapor, tubulações de alta-temperatura, vasos de pressão e outros equipamentos, com temperatura operacional de até 600 graus (alguns tipos de aço podem suportar cargas de alta temperatura por um longo período).
Os tubos de aço cobertos devem atender aos requisitos de resistência ao calor, resistência a altas temperaturas e resistência à oxidação.

Relação de substituição:
Substituiu a versão antiga da DIN 17175 (Parte 1 e Parte 2) e está associada à norma internacional ISO 2604Ⅱ.

Principais tipos e características de aço:

A DIN 17175 inclui uma variedade de aços-resistentes ao calor. As classes típicas incluem:

Nota
Características
Temperatura/pressão aplicável
Padrões internacionais correspondentes
St35.8
Aço de baixo carbono, usado em ambientes de baixa temperatura e baixa pressão
Caldeiras menores ou iguais a 500 graus, média e baixa pressão
China GB 8163 (aço 20#)
ST45.8
Aço de baixo carbono, utilizado em ambientes de média e alta temperatura e alta pressão
Menor ou igual a 500 graus, pode suportar 550 graus por um curto período de tempo
China GB 5310 (20G)/ASME SA106B
15Mo3
Liga de aço-contendo molibdênio, boa resistência à fluência
450 ~ 550 graus, caldeira de média pressão
ASME SA-210
13CrMo44
Aço-molibdênio cromo, resistente à oxidação e corrosão em altas temperaturas
550 ~ 600 graus, caldeira de alta pressão
EN 10216-2
10CrMo910
Aço molibdênio com alto cromo, tubo para unidade supercrítica
Caldeira de ultra-pressão de 600 a 650 graus
ASME SA-335 P22

Processo de fabricação:
Tubos-de aço sem costura resistentes ao calor geralmente são produzidos por laminação a quente, trefilação a frio, expansão a quente e outros métodos, e precisam ser entregues em um estado-tratado termicamente (como normalização).

Requisitos de desempenho:

1. Propriedades mecânicas: Tubos de aço de diferentes graus têm diferentes requisitos de resistência à tração, resistência ao escoamento e alongamento. Por exemplo, a resistência à tração de St35.8 é 360 ~ 480 MPa, a resistência ao escoamento é maior ou igual a 235 MPa e o alongamento é maior ou igual a 25%; a resistência à tração de St45.8 é 410 ~ 530 MPa, a resistência ao escoamento é maior ou igual a 255 MPa e o alongamento é maior ou igual a 21%‌.

2. Composição química: controle rigorosamente o conteúdo de elementos como C, Cr e Mo. Por exemplo, o teor de Cr de 13CrMo44 é de 0,7 ~ 1,10% e o teor de Mo é de 0,45 ~ 0,65%.

3. Qualidade da superfície: sem rachaduras, descascamento e dobramento. Podem existir pequenas saliências, depressões e marcas de rolamento longitudinais rasas que não excedam o desvio da espessura da parede. Os defeitos podem ser reparados, mas a espessura mínima da parede deve ser garantida. O diâmetro externo pode exceder ligeiramente o desvio negativo, mas seu comprimento deve ser menor ou igual a 1m.

Itens de inspeção:
Teste de pressão de água, detecção ultrassônica de falhas (UT), teste de tração, teste de impacto, etc.

Pressão da água para cada ramal ou corrente parasita em vez da pressão da água.
Pressão de pressão da água 8MPa, corrente parasita de acordo com 1925.
A detecção ultrassônica de defeitos longitudinais para cada tubo Grau III é realizada de acordo com 1915.

Ocasiões típicas de aplicação:

Componentes da caldeira: superaquecedor, reaquecedor, tubulação principal de vapor, etc.
Petroquímica e energia: reator de alta temperatura, tubulação de trocador de calor.
Indústria de energia: tubulações de alta temperatura e alta pressão para unidades de energia térmica supercrítica/ultra{0}}supercrítica.

Comparação com outros padrões:

DIN 17175
Padrão chinês
Padrão americano (ASME)
Norma Europeia (EN)
St35.8
20# (GB 8163)
SA-106
EN 10216-1
15Mo3
15MoG (GB 5310)
SA-209
EN 10216-2
10CrMo910
12Cr2MoG
SA-335 P22
EN 10216-2

DIN 17175 é o padrão oficial para tubos de aço sem costura resistentes ao calor-de altas temperaturas. Seus tipos de aço abrangem desde aços de baixo carbono até aços de alta liga e são adequados para cenários industriais com diferentes níveis de temperatura e pressão. Existe uma relação correspondente com ASME, GB e outras normas, mas é necessário atentar para a composição específica e diferenças de desempenho.
